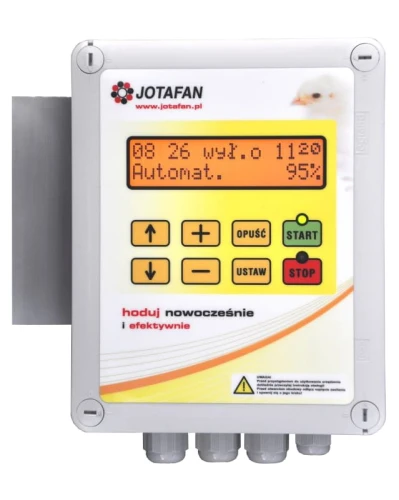

Regulator Duo-Timer-6A-LED

Dostępność: duża ilość
Wysyłka w: 48 godzin
Cena: 1 722,00 zł 1722.00
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Jotafan
Kod produktu: 91EF-601C4

Opis

Regulator DUO-TIMER

Cechy regulatora

  • Bezpośrednie sterowanie płynne oświetleniem żarowym w pierwszej sekcji
  • Bezpośrednie sterowanie stycznikami w drugiej sekcji (dla oświetlenia energooszczędnego)
  • Współpraca sekcji pierwszej i drugiej zapewniająca efekt powolnego załączania i wygaszania oświetlenia (płynne rozjaśnianie sekcji pierwszej → załączenie sekcji drugiej → płynne wygaszenie sekcji pierwszej)
  • Praca ręczna z możliwością programowania docelowego poziomu i szybkości zmiany oświetlenia
  • Praca automatyczna – do dziewięciu cykli rozjaśniania/wygaszania (szerokie możliwości określenia czasów załączenia/wyłączenia oraz poziomów oświetlenia)

Programowalny regulator czasowy DUO−TIMER

służy do sterowania dwiema sekcjami oświetlenia. Regulator realizuje sterowanie fazowe, tzn. istnieje możliwość płynnej regulacji natężenia oświetlenia (szybkość zmian może zadać Użytkownik). Po dołączeniu zewnętrznego stycznika istnieje możliwość wyłączania i załączania na pełną moc drugiego zestawu oświetlenia (energooszczędnych źródeł światła). W celu zwiększenia obciążalności przewidziano możliwość dołączenia zewnętrznych modułów regulacji płynnej (do ośmiu modułów 6A−010). Regulator komunikuje się z modułami za pomocą magistrali szeregowej i podczas pracy, oprócz zadawania sterowania prowadzi diagnostykę modułów.

W regulatorze i w modułach zastosowano separację galwaniczną pomiędzy obwodami energoelektronicznymi (połączonymi z siecią zasilającą) i obwodami sterującymi. Zapewnia to zwiększenie bezpieczeństwa użytkowania oraz możliwość równomiernego obciążenia trójfazowej sieci zasilającej.

Urządzenia posiadają wbudowane filtry EMC ograniczające poziom zakłóceń wnoszonych do sieci zasilającej. Moc oraz sposób zasilania energooszczędnch źródeł światła zależą od zastosowanych styczników zewnętrznych.

Jeżeli zostanie osiągnięta pełna moc sterowania płynnego, to w następnym kroku zostanie zasilona cewka stycznika dołączona do zacisków regulatora i załączą się energooszczędne lampy świetlówkowe, a lampy żarowe zostaną automatycznie, płynnie wyłączone. Podczas wyłączania sekcji drugiej czynności zostaną wykonane w kolejności odwrotnej, tj.: w pierwszej kolejności zostaną płynnie włączone lampy żarowe na 100% mocy, następnie wyłączy się lampa świetlówkowa i nastąpi płynne wyłączanie lamp żarowych do zadanego progu (w celu uniknięcia nagłej zmiany natężenia oświetlenia).

Regulator posiada dwa tryby pracy: ręczny oraz automatyczny. W trybie ręcznym Użytkownik samodzielnie ustawia natężenie oświetlenia, w automatycznym natomiast wykonuje się uprzednio zaprogramowany cykl zmian sterowania. W trybie automatycznym można ustawić do 9 aktywnych kroków (załączeń i wyłączeń). Czas cyklu programu może wynosić do 255 dni (lub 36 tygodni przy tygodniowej zmianie nastaw). Czas zmiany poziomu sterowania z minimalnego na maksymalny (i odwrotnie) zawiera się w przedziale od 10 sekund do 40 minut.

Ponadto regulator posiada programowaną charakterystykę natężenia światła w funkcji poziomu sterowania w celu uwzględnienia nieliniowej zależności pomiędzy tymi wielkościami (edycja nastaw kalibracyjnych). Pokazywana w procentach wartość sterowania płynnego jest przybliżoną, zaprogramowaną wartością natężenia światła, a nie mocy elektrycznej zasilającej lampy.

W celu zabezpieczenia urządzenia przed zmianą nastaw przez niepowołane osoby istnieje możliwość zabezpieczenia hasłem dostępu do klawiatury.

Dane techniczne



Napięcie zasilania

230V 50Hz

Największy dopuszczalny prąd obciążenia sekcji pierwszej

6A (przy 230V 50Hz)

Największy dopuszczalny prąd obciążenia sekcji drugiej

0,3A (przy 230V 50Hz)

Pobór mocy przez część sterującą

Max. 5VA

Klasa ochrony przeciwporażeniowej

I

Temperatura otoczenia regulatora podczas pracy

10 ÷ 45°C

Regulacja sekcji pierwszej

Płynna bezpośrednia

Regulacja sekcji drugiej

Załącz/wyłącz (stycznik)

Liczba programów

1

Liczba aktywnych kroków

Max. 9

Maksymalny czas cyklu/interwał czasowy

1 ÷ 255 dni, 1 ÷ 36 tygodni

Czas zmiany poziomu sterowania na docelowy

10s ÷ 40min

Progi linearyzacji oświetlenia sekcji płynnej

1%, 25%, 50%, 75%, 99%

Wymiary obudowy (przybliżone z radiatorem)

165 × 170 × 75mm
